產品詳情

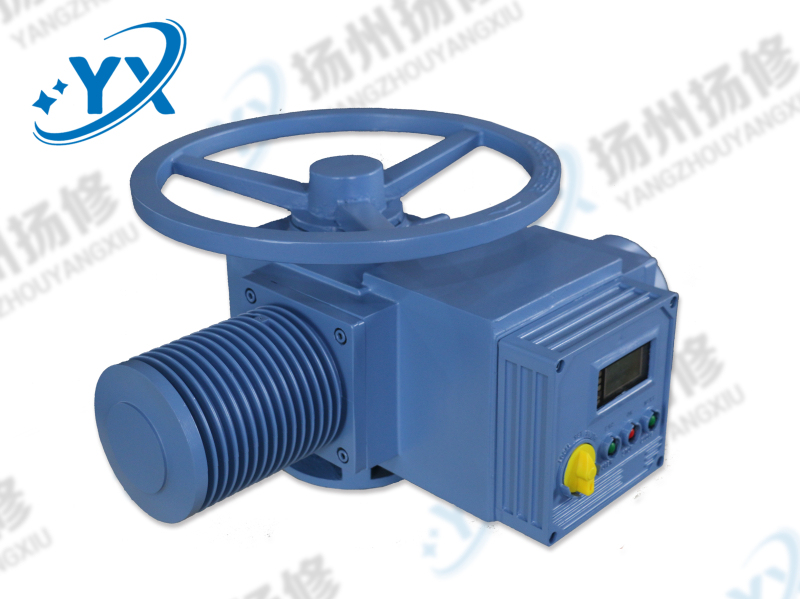

產品名稱： 智能非侵入式F-2S智能非侵入式F-2SA3012多回轉電動執行機構
發布日期： 2018-12-20
點擊數： 5485
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
非侵入式F-2SA3 系列電動執行機構用于過程控制系統中各類電動閥門的控制驅動裝置，該裝置接收外部控制指令，輸出動力用以控制閥門的開啟和關閉，適用于閘閥、截止閥、隔膜閥、蝶閥、球閥和風門等各種閥門，可以準確地執行控制指令，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。
1、非侵入式設計，采用非接觸式感應元件。
2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。
3、紅外遙控，使用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4、精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確定位和監測。
5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。
7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。
8、缺相保護，具有電源缺相和輸出缺相保護功能。
9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。
10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。
11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。
12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
調節型：S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
開關型：S2-15min，短時工作制。
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤5°
|
|
轉矩重復精度
|
≤7%
|
|
連接標準
|
GB12222、JB2920
|
|
基本誤差
|
≤±1%（調節型）
|
|
回差
|
≤1%（調節型）
|
性能參數表
1. F-2SA30 系列電動執行機構性能參數表（第Ⅰ輸出轉矩）
|
型號 F-2SA....
|
3010
|
3011
|
3012
|
3020
|
3021
|
3022
|
3030
|
3031
|
3032
|
3040
|
3041
|
3042
|
|
|
控制
轉矩
|
最大值（Nm）
|
30
|
60
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
||||
|
最小值（Nm）
|
10
|
20
|
40
|
80
|
160
|
315
|
630
|
1250
|
|||||
|
法蘭號按
GB12222（IS05210）
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|||||||
|
輸出轉速（r/min）
|
5～160
|
5～40
|
|||||||||||
|
電機工作制式
|
S2制式，15min。
|
||||||||||||
|
重 量（Kg）
|
26
|
27
|
50
|
54
|
110
|
115
|
220
|
235
|
|||||
注:上表中當輸出轉速為160rpm時，電動執行機構的最大控制轉矩為表中最大控制轉矩的80％。
2. F-2SA30 系列電動執行機構性能參數表（第Ⅱ輸出轉矩）
|
型號 F-2SA....
|
3012
|
3022
|
3032
|
3042
|
|
|
輸出控制轉矩范圍（Nm）
|
24～72
|
100～300
|
400～1200
|
1600～4800
|
|
|
法蘭號按
GB12222（IS05210）
|
F10
|
F14
|
F16
|
F30
|
|
|
輸出轉速（r/min）
|
5～10，20～80
|
5～28
|
|||
|
電機工作制式
|
S2制式，15min。
|
||||
3. F-2SA35 系列電動執行機構性能參數表（第Ⅰ輸出轉矩）
|
型號 F-2SA....
|
3510
|
3511
|
3512
|
3520
|
3521
|
3522
|
3530
|
3531
|
3532
|
3540
|
3541
|
3542
|
|
|
控制
轉矩
|
最大值（Nm）
|
20
|
40
|
80
|
175
|
350
|
700
|
1400
|
2800
|
||||
|
最小值（Nm）
|
15
|
30
|
60
|
125
|
125
|
500
|
1000
|
2000
|
|||||
|
法蘭號按
GB12222（IS05210）
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|||||||
|
輸出轉速（r/min）
|
5～40
|
5～14
|
|||||||||||
|
電機工作制式
|
S2制式 15min
|
||||||||||||
|
重 量（Kg）
|
26
|
27
|
50
|
55
|
110
|
116
|
220
|
235
|
|||||
4. F-2SA35 系列電動執行機構性能參數表（第Ⅱ輸出轉矩）
|
型號 F-2SA....
|
3510
|
3511
|
3512
|
3520
|
3521
|
3522
|
|
|
控制
轉矩
|
最大值（Nm）
|
20
|
40
|
80
|
175
|
||
|
最小值（Nm）
|
15
|
30
|
60
|
125
|
|||
|
法蘭號按
GB12222（IS05210）
|
F07
|
F10
|
F14
|
||||
|
輸出轉速（r/min）
|
5～40
|
5～28
|
|||||
|
電機工作制式
|
S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
|
||||||
